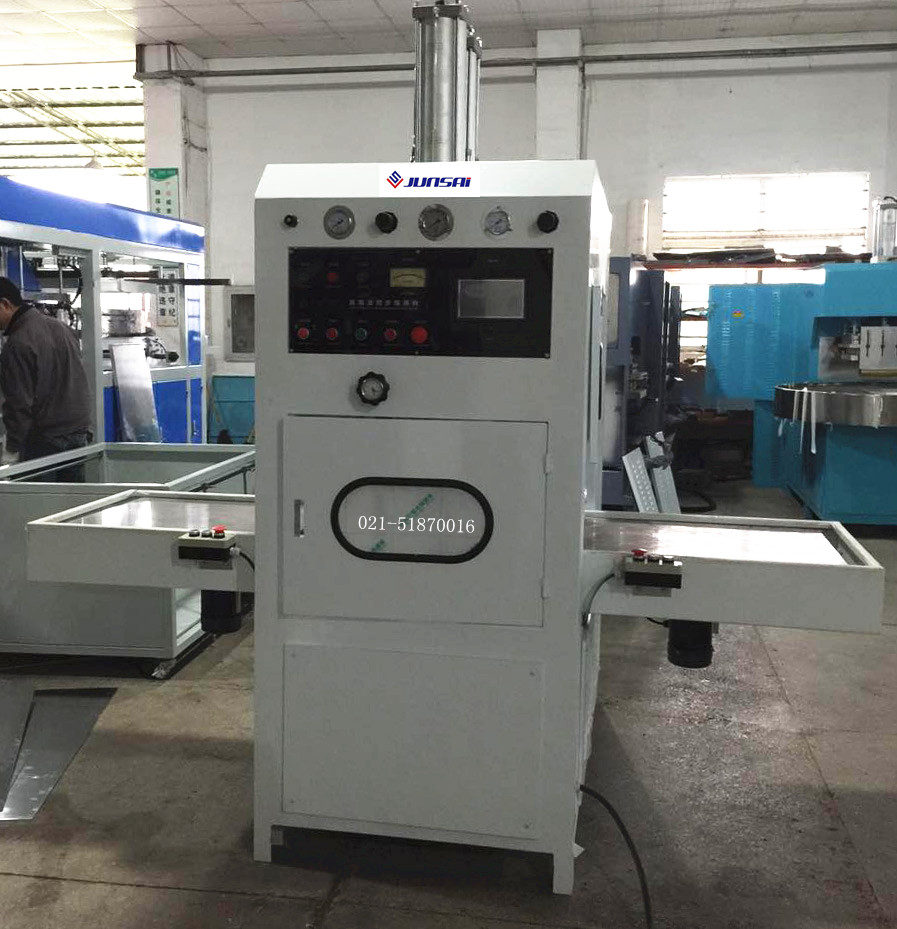

真空管为高周波同步熔断机的部件,影响生产产品的品质。在高周波机台成本上,真空管的价格占将近10%的比重。
真空管简介:
真空管由灯丝(阴极)、栅极、屏极(阳极)三个电极组成。栅极在灯丝下方,有陶瓷隔离呈圆环状。屏极为真空管的外壳。
高周波同步熔断机真空管阴极的种类:
按结构分直热型和旁热型两种:直热型的阴极称为灯丝;旁热型阴极靠其它装置的加热体辐射加热,加热体称为加热器。阴极主要有以下3种:
A、钨灯丝:温度加热到2500°K、加热电力非常大,一般不被采用。
B、钍钨灯丝:
(1)、钨中加入1—2%的氧化钍,表面稍稍被炭化,被还原的钍原
子覆盖在钨的表面;
(2)、温度加热到2000°K;
(3)、相同的加热电力下可以得到10倍的放射电流;
(4)、经常被采用功率的发射管。
C、涂氧化物的阴极:
(1)、以镍为基本金属,表面涂上氧化钡或氧化锶;
(2)、温度加热到1100°K;
(3)、旁热型的加热器可以用一般的钨或钨合金。
真空管灯丝电压:高周波同步熔断机发射管在阴极加热的情况下才可以得到所需的放射电流,加热需要一定的加热电力,其加热电力的电压就是灯丝电压。
A、钍钨灯丝和氧化钡阴极的发射电流是通过表面的活性物质的蒸发和从内部的扩散补充保持平衡以得到稳定。
(1)、温度过高时:活性物质蒸发非常显著,蒸镀到栅极之后会发生栅极放射现象(打火);蒸镀到绝缘物上,其绝缘变坏,发生动作不稳定现象;
(2)、温度过低时:补充明显减少,会失去平衡,有可能缩短使用寿命。
B、直热形的灯丝电压要控制在额定值的±5%。旁热型的加热器电压要控制在±10%。3、测量高周波同步熔断机灯丝电压时要测靠近灯丝部;
C、灯丝瞬间电流要控制在额定电流的2倍以下。
高周波机台真空管正常工作,必须满足:
(1)灯丝、栅极、屏极之间有足够的绝缘;
(2)灯丝电压正常,真空管亮且发出热量,且要常期得电;
(3)阳极高压正常(直流);
(4)栅极电阻(回路)正常。

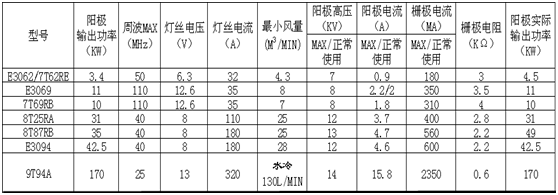

高周波同步熔断机各真空管使用参数设定:

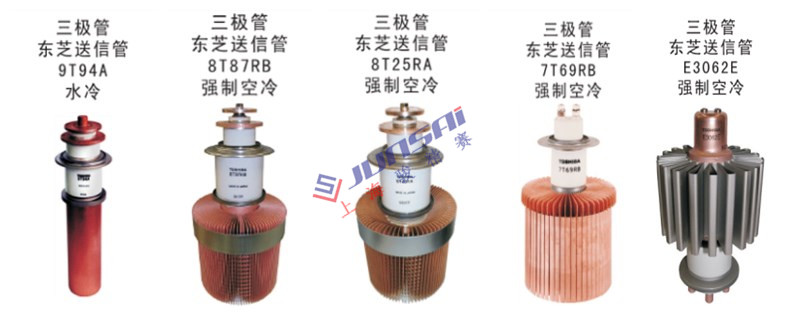

常用高周波同步熔断机真空管:
